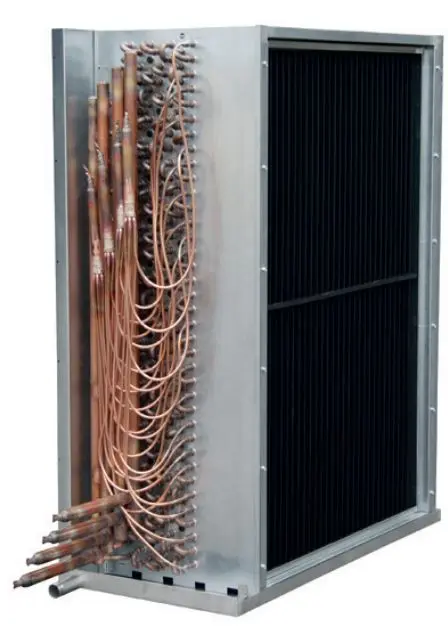

Batteries nues
Batteries ailetées haute performance : échange thermique optimisé, faible perte de charge et durabilité industrielle. La solution efficace pour chauffer, refroidir ou récupérer l’énergie avec précision.
Un large choix de configurations, matériaux, options et accessoires nous permet de définir la batterie qui correspond à votre besoin : batteries étanches ou inspectables, matériaux mis en œuvre, calculs et vérifications, accessoires, traitements de surface, ....
Nos partenaires sont certifiés ISO 9001 :2015. Les calculs thermodynamiques sont effectués à l’aide de programmes développés en interne, ajustés et confirmés par les mesures effectuées dans leur laboratoire de mesures interne conforme aux standards de l’ASHRAE.
Nos partenaires sont certifiés AHRI, garantie de la performance des échangeurs à eau. Chaque batterie est fabriquée conformément aux directives CE.
Les batteries peuvent être construites selon l’ASME VIII div.1 (avec ou sans U-stamp), l’EN13445 ou tout autres codes de calcul, sur demande.
Nos partenaires possèdent les qualifications de brasage et soudage pour l’ASME IX, l’EN9606, l’EN15614, l’EN13585 et l’EN13134.
Les échangeurs peuvent être calculés et fabriqués en exécution anti-sismique ou autres conditions d’accélération.
Batteries de base
Les tubes et les plaques tubulaires ne sont pas solidaires, afin de permettre une libre dilatation des tubes lors des changements de régime.
L’espace annulaire résultant entraîne une non-étanchéité entre l’air process (coté ailettes) et l’air extérieur.
Ceci entraîne une fuite vers l’extérieur si l’air est en pression positive, ou au contraire une incorporation d’air extérieur dans le process si le process est en dépression.

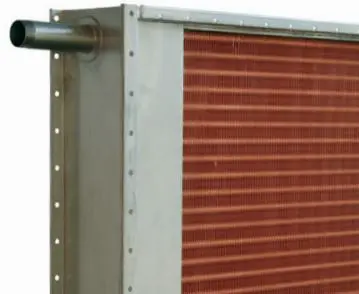

Batteries étanches
Les tubes et les plaques tubulaires ne sont pas solidaires, afin de permettre une libre dilatation des tubes lors des changements de régime.
L’espace annulaire résultant entraîne une non étanchéité entre l’air process (coté ailettes) et l’air extérieur.
Afin d'éviter une fuite vers l’extérieur ou une incorporation d’air extérieur dans le process, des tôles avec soudure continue sans ajoutées.

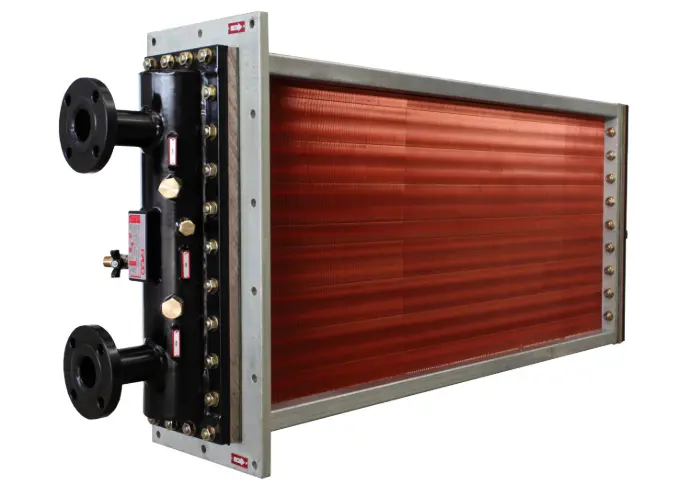

Batteries inspectables
Munies de boîtes à eau démontables ou de collecteurs avec trappes d’accès, elles permettent l’accès à chaque tube de la batterie.
Ces batteries sont adaptées aux fluides pouvant contenir des éléments encrassant, nécessitant un nettoyage manuel périodique.

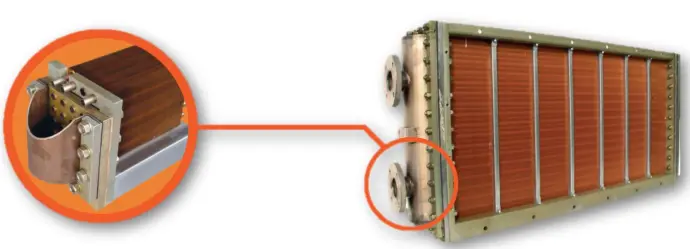

Batteries « double tube »
Conçus pour empêcher tout mélange entre les fluides, la solution double-tube garantit la plus haute sécurité. Chaque tube de la batterie est constitué de deux tubes coaxiaux qui, via des canaux hélicoïdaux creusés dans le tube extérieur, permet de collecter toute fuite en sécurité et activer un système d’alerte.

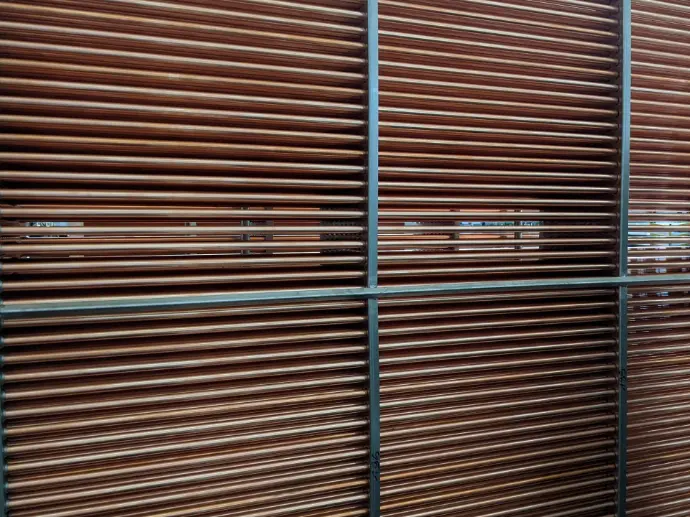

Batteries à tubes lisses
Certaines conditions de température ou de nettoyabilité nécessitent ce type de batteries.
Il est alors possible d’ajuster la configuration des tubes et leur écartement sur-mesure.
Options principales
Un ensemble d'options permet d'adapter la batterie à vos besoins spécifiques.

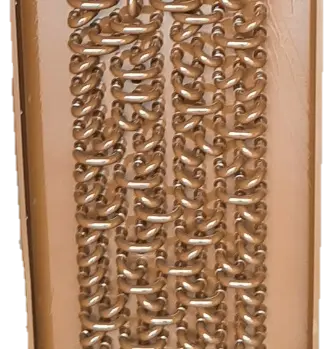

Traitement de surface
Certaines conditions d’exploitation requièrent une protection renforcée des surfaces d’échange et de la structure de la batterie.
Une bonne combinaison de matériaux de base et de leur revêtement peuvent garantir fiabilité et durabilité, même dans les environnements les plus agressifs.

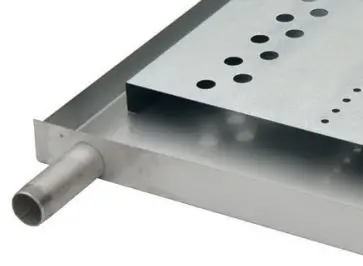

Bac à condensats
Les bacs à condensats peuvent être intégrés dans le cadre inférieur ou même à mi-hauteur.
Ils sont compatibles pour intégration machine ou pour raccordement sur gaines, y compris en exécution étanche.
La position de l’évacuation est sur-mesure. Ils peuvent accueillir des éléments de dégivrage électrique.

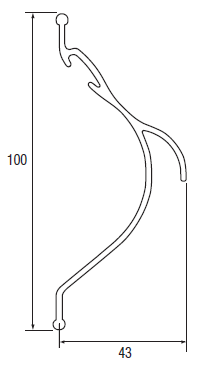

Séparateur de gouttelettes
Les séparateurs à gouttelettes permettent d’éviter l’entraînement en cas de vitesse d’air élevée.
Ils peuvent être proposés dans divers matériaux en fonction des conditions de fonctionnement.

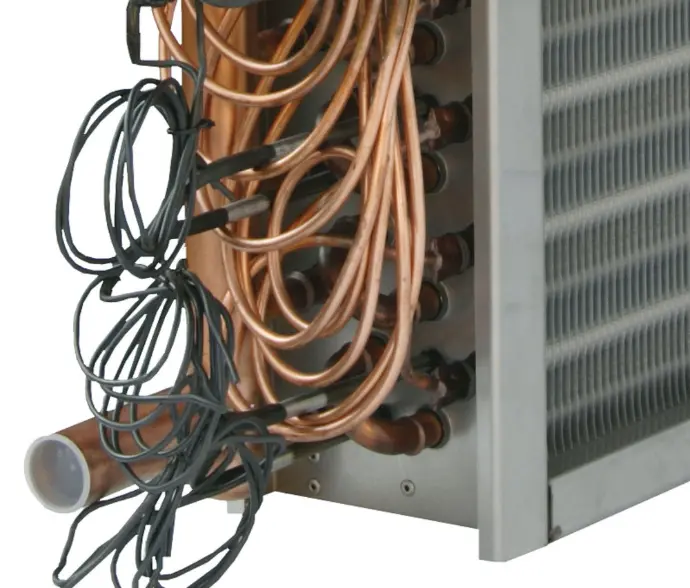

Dégivrage intégré
Il est nécessaire si la formation de givre sur les ailettes est possible.
Les batteries peuvent être munies de :
- Batterie imbriquée
- Dégivrage électrique
- Dégivrage gaz chaud
