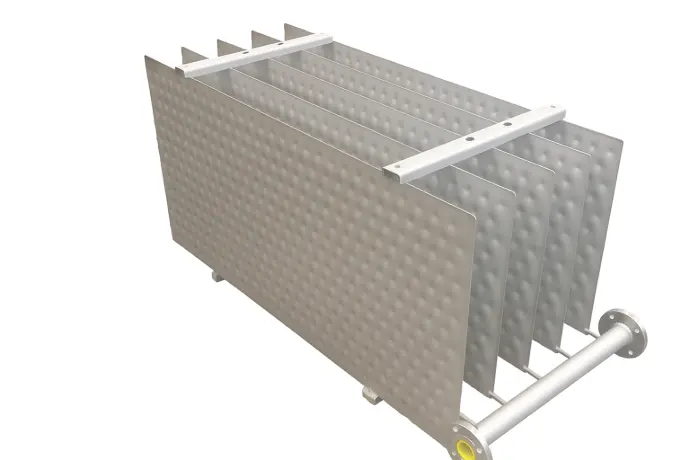

Pillow Plate
Echangeurs process et
récupération de chaleur sur fluides chargés.
Cette gamme d'échangeurs est conçu et construit pour répondre aux besoins de divers marchés. Disponibles dans une large gamme de matériaux, de AISI 304 à SMO 254, de AISI 904L à SAF 2307 ou LDX 2101 avec des pressions de service allant de 3 à plus de 80 bars et des températures allant jusqu'à plus de 600°C.
Ils sont destinés à des systèmes de récupération de chaleur à partir de gaz ou de fumées à fort taux d'humidité, jusqu'aux traitement thermique des solides granulaires.
Nous pouvons retrouver ces échangeurs dans toute sortie d’industries : l'industrie papetière, l'industrie textile, alimentaire, chimique, galvanique et beaucoup d'autres.

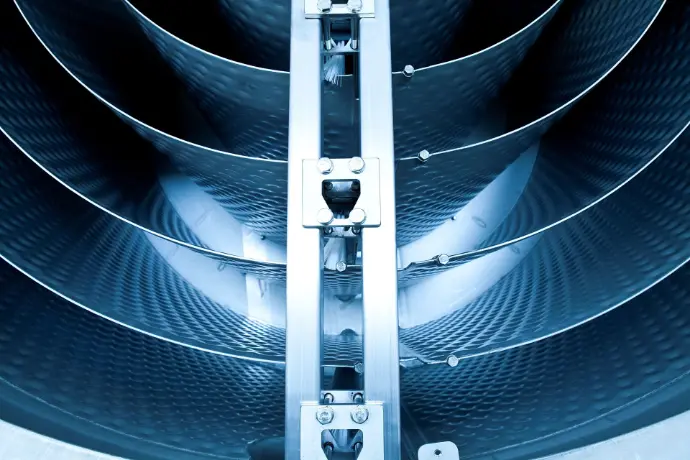

Therm-X
Récupération de chaleur sur effluents.
Therm-x est un échangeur de chaleur auto-nettoyant, idéal pour la récupération de chaleur et le traitement des eaux usées. Il utilise des Pillow Plates concentriques nettoyées mécaniquement par des brosses mobiles, garantissant un échange thermique optimal en éliminant les dépôts.
Avec une capacité allant jusqu'à 1500 mm de hauteur et 200 m3/h, il s'adapte à diverses applications. Le fluide peut circuler en série ou en parallèle selon les besoins. Therm-x gère des débits variables et peut stocker de la chaleur, tout en étant compatible avec des pompes à chaleur pour la production d'eau chaude.

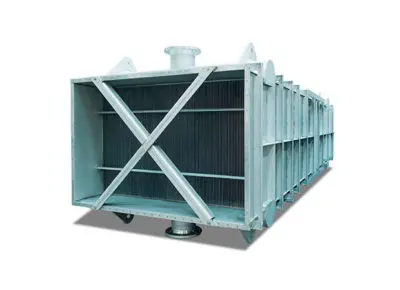

Condensation des gaz de combustion
Le refroidissement des gaz de combustion et la condensation de l'humidité dans ces gaz offrent d'énormes gains en récupération de chaleur allant jusqu'à 25 %.
Le condenseur de gaz de combustion est un dispositif qui capte la chaleur des gaz de combustion avant qu'elles soit définitivement perdue.
Il se compose de Pillow Plates disposées parallèlement, permettant aux gaz de circuler verticalement entre les plaques, tandis que le liquide vecteur circule à l'intérieur. La condensation se forme sur les plaques froides, et le condensat s'écoule en nettoyer les surfaces.
Ce système, avec un faible encombrement et une construction en matériaux résistants à la corrosion comme SS316L, nécessite peu d'entretien, ce qui réduit les coûts d'exploitation.

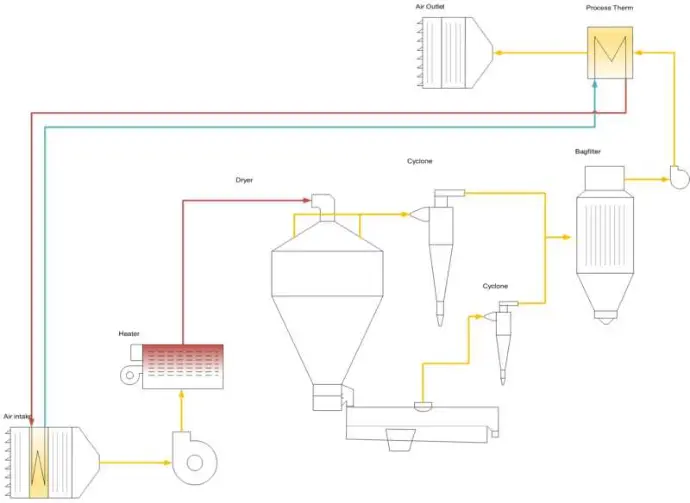

Process Therm
Process Therm capte la chaleur de l'air chargé de poussière et d'humidité. Il s'installe facilement dans de nouvelles usines ou en rétrofit. La chaleur récupérée sert principalement à réchauffer l'air entrant, mais peut aussi alimenter d'autres applications comme le chauffage de process ou un réseau de chauffage urbain.
L'espace entre les Pillow Plates permet un fonctionnement efficace même dans des conditions poussiéreuses, avec une faible perte de charge (généralement < 500 Pa). La condensation de l'humidité augmente la chaleur récupérée, réduisant ainsi le retour sur investissement.
Les buses CIP sur l'échangeur facilitent le nettoyage des plaques sans perturber la production.
Falling Film
Récupération de chaleur sur eau process.
Cet échangeur de chaleur se compose d'un certain nombre de Pillow Plates verticales et d'un système de distribution d'eau.
Le système de distribution fait descendre le liquide de process le long des Pillow PLates afin que l'énergie soit transférée au milieu en raison de l'effet film/adhésif.
La conception du produit, combinée à une production entièrement en acier inoxydable, optimise et garantit une haute efficacité dans le transfert de chaleur ainsi que dans l'aspect hygiénique. Cela est très important, car il est souvent utilisé dans des industries qui traitent la production alimentaire.
.
